[Quartz] Spring Boot에서 Quartz 클러스터 적용

이번 시간에는 Spring Boot 프로젝트에서 Quartz 클러스터를 적용해보겠습니다.



우선 Quartz는 아래와 같은 특징을 제공하는 Job 스케줄링 라이브러리입니다.

• 모든 Java 어플리케이션에 통합 가능
• 수십에서 수천 개의 작업도 실행 가능하며 간단한 Interval 형식이나 Cron 표현식으로 복잡합 스케줄링도 지원
• Job에서 수행되는 작업들은 직접 프로그래밍 할 수 있음
• JTA 트랜잭션 처리나 클러스터링 기능도 지원

Cron Expression

• 특수문자
  • * : 모두 포함
  • ? : 해당 필드 고려 X
  • - : 일련의 범위
    • 2-4는 2, 3, 4를 의미
  • , : 일련의 값을 나열
    • 2-4는 2,3,4로 표현 가능
  • / : 초기치를 기준으로 일정하게 증가하는 값을 의미
    • 초를 나타내는 필드에 0/15는 0초를 시작으로 15초씩 증가를 의미 (0, 15, 30, 45)
• 사용 예제
  • 매 초마다 실행 : * * * ? * *
  • 매 분마다 실행 : 0 * * ? * *
  • 매 시간마다 실행 : 0 0 * ? * *
  • 매일 0시에 실행 : 0 0 0 * * ?
  • 매일 1시에 실행 : 0 0 1 * * ?
  • 매일 1시 15분에 실행 : 0 15 1 * * ?
  • 4시간마다 실행 : 0 0 */4 ? * *





01. build.gradle에 필요한 dependency 추가

• Quartz 클러스터링 시 데이터베이스를 이용해서 작업을 처리하므로 데이터베이스 관련 dependency도 추가합니다.
• 예제에서는 MySQL 데이터베이스를 사용하므로 관련 connector도 추가해줍니다.

plugins {
    id 'java'
    id 'eclipse'
    id 'idea'
    id 'org.springframework.boot'
    id 'io.spring.dependency-management'
}

sourceCompatibility = 1.8
targetCompatibility = 1.8

repositories {
    mavenCentral()
}

dependencies {
    implementation 'org.springframework.boot:spring-boot-starter-web'
    implementation 'org.springframework.boot:spring-boot-starter-data-jpa'
    implementation 'org.springframework.boot:spring-boot-starter-quartz'

    // mysql
    implementation 'mysql:mysql-connector-java'


    implementation 'org.projectlombok:lombok:1.18.12'
    annotationProcessor 'org.projectlombok:lombok:1.18.12'

    testCompile 'org.springframework.boot:spring-boot-starter-test'
}



02. 데이터베이스에 Quartz 클러스터링시 필요한 테이블 생성

• 해당 테이블 스키마는 spring-boot-starter-quartz가 로드 된 상태에서 tables_mysql_innodb.sql을 찾아서 생성할 수 있습니다.

#
# In your Quartz properties file, you'll need to set
# org.quartz.jobStore.driverDelegateClass = org.quartz.impl.jdbcjobstore.StdJDBCDelegate
#
#
# By: Ron Cordell - roncordell
#  I didn't see this anywhere, so I thought I'd post it here. This is the script from Quartz to create the tables in a MySQL database, modified to use INNODB instead of MYISAM.

DROP TABLE IF EXISTS QRTZ_FIRED_TRIGGERS;
DROP TABLE IF EXISTS QRTZ_PAUSED_TRIGGER_GRPS;
DROP TABLE IF EXISTS QRTZ_SCHEDULER_STATE;
DROP TABLE IF EXISTS QRTZ_LOCKS;
DROP TABLE IF EXISTS QRTZ_SIMPLE_TRIGGERS;
DROP TABLE IF EXISTS QRTZ_SIMPROP_TRIGGERS;
DROP TABLE IF EXISTS QRTZ_CRON_TRIGGERS;
DROP TABLE IF EXISTS QRTZ_BLOB_TRIGGERS;
DROP TABLE IF EXISTS QRTZ_TRIGGERS;
DROP TABLE IF EXISTS QRTZ_JOB_DETAILS;
DROP TABLE IF EXISTS QRTZ_CALENDARS;

CREATE TABLE QRTZ_JOB_DETAILS(
SCHED_NAME VARCHAR(120) NOT NULL,
JOB_NAME VARCHAR(190) NOT NULL,
JOB_GROUP VARCHAR(190) NOT NULL,
DESCRIPTION VARCHAR(250) NULL,
JOB_CLASS_NAME VARCHAR(250) NOT NULL,
IS_DURABLE VARCHAR(1) NOT NULL,
IS_NONCONCURRENT VARCHAR(1) NOT NULL,
IS_UPDATE_DATA VARCHAR(1) NOT NULL,
REQUESTS_RECOVERY VARCHAR(1) NOT NULL,
JOB_DATA BLOB NULL,
PRIMARY KEY (SCHED_NAME,JOB_NAME,JOB_GROUP))
ENGINE=InnoDB;

CREATE TABLE QRTZ_TRIGGERS (
SCHED_NAME VARCHAR(120) NOT NULL,
TRIGGER_NAME VARCHAR(190) NOT NULL,
TRIGGER_GROUP VARCHAR(190) NOT NULL,
JOB_NAME VARCHAR(190) NOT NULL,
JOB_GROUP VARCHAR(190) NOT NULL,
DESCRIPTION VARCHAR(250) NULL,
NEXT_FIRE_TIME BIGINT(13) NULL,
PREV_FIRE_TIME BIGINT(13) NULL,
PRIORITY INTEGER NULL,
TRIGGER_STATE VARCHAR(16) NOT NULL,
TRIGGER_TYPE VARCHAR(8) NOT NULL,
START_TIME BIGINT(13) NOT NULL,
END_TIME BIGINT(13) NULL,
CALENDAR_NAME VARCHAR(190) NULL,
MISFIRE_INSTR SMALLINT(2) NULL,
JOB_DATA BLOB NULL,
PRIMARY KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP),
FOREIGN KEY (SCHED_NAME,JOB_NAME,JOB_GROUP)
REFERENCES QRTZ_JOB_DETAILS(SCHED_NAME,JOB_NAME,JOB_GROUP))
ENGINE=InnoDB;

CREATE TABLE QRTZ_SIMPLE_TRIGGERS (
SCHED_NAME VARCHAR(120) NOT NULL,
TRIGGER_NAME VARCHAR(190) NOT NULL,
TRIGGER_GROUP VARCHAR(190) NOT NULL,
REPEAT_COUNT BIGINT(7) NOT NULL,
REPEAT_INTERVAL BIGINT(12) NOT NULL,
TIMES_TRIGGERED BIGINT(10) NOT NULL,
PRIMARY KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP),
FOREIGN KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP)
REFERENCES QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP))
ENGINE=InnoDB;

CREATE TABLE QRTZ_CRON_TRIGGERS (
SCHED_NAME VARCHAR(120) NOT NULL,
TRIGGER_NAME VARCHAR(190) NOT NULL,
TRIGGER_GROUP VARCHAR(190) NOT NULL,
CRON_EXPRESSION VARCHAR(120) NOT NULL,
TIME_ZONE_ID VARCHAR(80),
PRIMARY KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP),
FOREIGN KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP)
REFERENCES QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP))
ENGINE=InnoDB;

CREATE TABLE QRTZ_SIMPROP_TRIGGERS
  (
    SCHED_NAME VARCHAR(120) NOT NULL,
    TRIGGER_NAME VARCHAR(190) NOT NULL,
    TRIGGER_GROUP VARCHAR(190) NOT NULL,
    STR_PROP_1 VARCHAR(512) NULL,
    STR_PROP_2 VARCHAR(512) NULL,
    STR_PROP_3 VARCHAR(512) NULL,
    INT_PROP_1 INT NULL,
    INT_PROP_2 INT NULL,
    LONG_PROP_1 BIGINT NULL,
    LONG_PROP_2 BIGINT NULL,
    DEC_PROP_1 NUMERIC(13,4) NULL,
    DEC_PROP_2 NUMERIC(13,4) NULL,
    BOOL_PROP_1 VARCHAR(1) NULL,
    BOOL_PROP_2 VARCHAR(1) NULL,
    PRIMARY KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP),
    FOREIGN KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP)
    REFERENCES QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP))
ENGINE=InnoDB;

CREATE TABLE QRTZ_BLOB_TRIGGERS (
SCHED_NAME VARCHAR(120) NOT NULL,
TRIGGER_NAME VARCHAR(190) NOT NULL,
TRIGGER_GROUP VARCHAR(190) NOT NULL,
BLOB_DATA BLOB NULL,
PRIMARY KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP),
INDEX (SCHED_NAME,TRIGGER_NAME, TRIGGER_GROUP),
FOREIGN KEY (SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP)
REFERENCES QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP))
ENGINE=InnoDB;

CREATE TABLE QRTZ_CALENDARS (
SCHED_NAME VARCHAR(120) NOT NULL,
CALENDAR_NAME VARCHAR(190) NOT NULL,
CALENDAR BLOB NOT NULL,
PRIMARY KEY (SCHED_NAME,CALENDAR_NAME))
ENGINE=InnoDB;

CREATE TABLE QRTZ_PAUSED_TRIGGER_GRPS (
SCHED_NAME VARCHAR(120) NOT NULL,
TRIGGER_GROUP VARCHAR(190) NOT NULL,
PRIMARY KEY (SCHED_NAME,TRIGGER_GROUP))
ENGINE=InnoDB;

CREATE TABLE QRTZ_FIRED_TRIGGERS (
SCHED_NAME VARCHAR(120) NOT NULL,
ENTRY_ID VARCHAR(95) NOT NULL,
TRIGGER_NAME VARCHAR(190) NOT NULL,
TRIGGER_GROUP VARCHAR(190) NOT NULL,
INSTANCE_NAME VARCHAR(190) NOT NULL,
FIRED_TIME BIGINT(13) NOT NULL,
SCHED_TIME BIGINT(13) NOT NULL,
PRIORITY INTEGER NOT NULL,
STATE VARCHAR(16) NOT NULL,
JOB_NAME VARCHAR(190) NULL,
JOB_GROUP VARCHAR(190) NULL,
IS_NONCONCURRENT VARCHAR(1) NULL,
REQUESTS_RECOVERY VARCHAR(1) NULL,
PRIMARY KEY (SCHED_NAME,ENTRY_ID))
ENGINE=InnoDB;

CREATE TABLE QRTZ_SCHEDULER_STATE (
SCHED_NAME VARCHAR(120) NOT NULL,
INSTANCE_NAME VARCHAR(190) NOT NULL,
LAST_CHECKIN_TIME BIGINT(13) NOT NULL,
CHECKIN_INTERVAL BIGINT(13) NOT NULL,
PRIMARY KEY (SCHED_NAME,INSTANCE_NAME))
ENGINE=InnoDB;

CREATE TABLE QRTZ_LOCKS (
SCHED_NAME VARCHAR(120) NOT NULL,
LOCK_NAME VARCHAR(40) NOT NULL,
PRIMARY KEY (SCHED_NAME,LOCK_NAME))
ENGINE=InnoDB;

CREATE INDEX IDX_QRTZ_J_REQ_RECOVERY ON QRTZ_JOB_DETAILS(SCHED_NAME,REQUESTS_RECOVERY);
CREATE INDEX IDX_QRTZ_J_GRP ON QRTZ_JOB_DETAILS(SCHED_NAME,JOB_GROUP);

CREATE INDEX IDX_QRTZ_T_J ON QRTZ_TRIGGERS(SCHED_NAME,JOB_NAME,JOB_GROUP);
CREATE INDEX IDX_QRTZ_T_JG ON QRTZ_TRIGGERS(SCHED_NAME,JOB_GROUP);
CREATE INDEX IDX_QRTZ_T_C ON QRTZ_TRIGGERS(SCHED_NAME,CALENDAR_NAME);
CREATE INDEX IDX_QRTZ_T_G ON QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_GROUP);
CREATE INDEX IDX_QRTZ_T_STATE ON QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_STATE);
CREATE INDEX IDX_QRTZ_T_N_STATE ON QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP,TRIGGER_STATE);
CREATE INDEX IDX_QRTZ_T_N_G_STATE ON QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_GROUP,TRIGGER_STATE);
CREATE INDEX IDX_QRTZ_T_NEXT_FIRE_TIME ON QRTZ_TRIGGERS(SCHED_NAME,NEXT_FIRE_TIME);
CREATE INDEX IDX_QRTZ_T_NFT_ST ON QRTZ_TRIGGERS(SCHED_NAME,TRIGGER_STATE,NEXT_FIRE_TIME);
CREATE INDEX IDX_QRTZ_T_NFT_MISFIRE ON QRTZ_TRIGGERS(SCHED_NAME,MISFIRE_INSTR,NEXT_FIRE_TIME);
CREATE INDEX IDX_QRTZ_T_NFT_ST_MISFIRE ON QRTZ_TRIGGERS(SCHED_NAME,MISFIRE_INSTR,NEXT_FIRE_TIME,TRIGGER_STATE);
CREATE INDEX IDX_QRTZ_T_NFT_ST_MISFIRE_GRP ON QRTZ_TRIGGERS(SCHED_NAME,MISFIRE_INSTR,NEXT_FIRE_TIME,TRIGGER_GROUP,TRIGGER_STATE);

CREATE INDEX IDX_QRTZ_FT_TRIG_INST_NAME ON QRTZ_FIRED_TRIGGERS(SCHED_NAME,INSTANCE_NAME);
CREATE INDEX IDX_QRTZ_FT_INST_JOB_REQ_RCVRY ON QRTZ_FIRED_TRIGGERS(SCHED_NAME,INSTANCE_NAME,REQUESTS_RECOVERY);
CREATE INDEX IDX_QRTZ_FT_J_G ON QRTZ_FIRED_TRIGGERS(SCHED_NAME,JOB_NAME,JOB_GROUP);
CREATE INDEX IDX_QRTZ_FT_JG ON QRTZ_FIRED_TRIGGERS(SCHED_NAME,JOB_GROUP);
CREATE INDEX IDX_QRTZ_FT_T_G ON QRTZ_FIRED_TRIGGERS(SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP);
CREATE INDEX IDX_QRTZ_FT_TG ON QRTZ_FIRED_TRIGGERS(SCHED_NAME,TRIGGER_GROUP);

commit;

03. application.yml에 Quartz 관련 설정 추가

• misfireThreshold (단위: milliseconds)
  • misfire라고 판단되는 기준 시간
• clusterCheckinInterval (단위: milliseconds)
  • 스케줄러가 데이터베이스를 체크하는 주기
  • 실패 된 인스턴스를 파악하는 속도에 영향을 끼침

spring:
  datasource:
    url: jdbc:mysql://localhost:3306/quartz?serverTimezone=UTC
    username: admin
    password: password
    hikari:
      driver-class-name: com.mysql.jdbc.Driver

  jpa:
    hibernate:
      ddl-auto: create
    properties:
      hibernate:
        #show_sql: true
        format_sql: true
        use_sql_comments: true
        default_batch_fetch_size: 3

  quartz:
    job-store-type: jdbc
    jdbc:
      initialize-schema: never
    properties:
      org:
        quartz:
          scheduler:
            instanceId: AUTO
          jobStore:
            class: org.quartz.impl.jdbcjobstore.JobStoreTX
            driverDelegateClass: org.quartz.impl.jdbcjobstore.StdJDBCDelegate
            useProperties: false
            tablePrefix: QRTZ_
            misfireThreshold: 60000
            clusterCheckinInterval: 1000
            isClustered: true
          threadPool:
            class: org.quartz.simpl.SimpleThreadPool
            threadCount: 10
            threadPriority: 5
            threadsInheritContextClassLoaderOfInitializingThread: true



04. Quartz관련 서비스 생성

• addSimpleJob()
  • 특정 Interval마다 Job을 실행시키도록하는 함수
• addCronJob()
  • Cron 표현식을 통해 실행시키도록하는 함수

@Slf4j
@RequiredArgsConstructor
@Service
public class QuartzService {
    private final Scheduler scheduler;

    public void addSimpleJob(Class job, String name, String desc, Map params, Integer seconds) throws SchedulerException {
        JobDetail jobDetail = buildJobDetail(job, name, desc, params);

        if (scheduler.checkExists(jobDetail.getKey())) {
            scheduler.deleteJob(jobDetail.getKey());
        }

        scheduler.scheduleJob(
                jobDetail,
                buildSimpleJobTrigger(seconds)
        );
    }

    public void addCronJob(Class job, String name, String desc, Map params, String expression) throws SchedulerException {
        JobDetail jobDetail = buildJobDetail(job, name, desc, params);

        if (scheduler.checkExists(jobDetail.getKey())) {
            scheduler.deleteJob(jobDetail.getKey());
        }

        scheduler.scheduleJob(
                jobDetail,
                buildCronJobTrigger(expression)
        );
    }

    private JobDetail buildJobDetail(Class job, String name, String desc, Map params) {
        JobDataMap jobDataMap = new JobDataMap();
        if(params != null) jobDataMap.putAll(params);
        return JobBuilder
                .newJob(job)
                .withIdentity(name)
                .withDescription(desc)
                .usingJobData(jobDataMap)
                .build();
    }

    /**
     * Cron Job Trigger
     */
    // *  *   *   *   *   *     *
    // 초  분  시   일   월  요일  년도(생략가능)
    private Trigger buildCronJobTrigger(String scheduleExp) {
        return TriggerBuilder.newTrigger()
                .withSchedule(CronScheduleBuilder.cronSchedule(scheduleExp))
                .build();
    }

    /**
     * Simple Job Trigger
     */
    private Trigger buildSimpleJobTrigger(Integer seconds) {
        return TriggerBuilder.newTrigger()
                .withSchedule(SimpleScheduleBuilder
                        .simpleSchedule()
                        .repeatForever()
                        .withIntervalInSeconds(seconds))
                .build();
    }

    public static String buildCronExpression(LocalDateTime time) {
        LocalDateTime fireTime = time.plusSeconds(10);
        // 0 0 0 15 FEB ? 2021
        return String.format("%d %d %d %d %s ? %d", fireTime.getSecond(), fireTime.getMinute(), fireTime.getHour(), fireTime.getDayOfMonth(), fireTime.getMonth().getDisplayName(TextStyle.SHORT, Locale.ENGLISH).toUpperCase(), fireTime.getYear());
    }
}



05. Quartz Job 생성

Job 생성 시 아래 2개의 어노테이션을 같이 사용할 수 있습니다.

• @DisallowConcurrentExecution
  • 하나의 Job이 동시에 실행되는 것을 막아줍니다.
• @PersistJobDataAfterExecution
  • Job의 JobDataMap의 값을 유지시켜줍니다.

@Slf4j
@Component
public class QuartzJob extends QuartzJobBean {
    @Override
    protected void executeInternal(JobExecutionContext context) throws JobExecutionException {
        log.info("Quartz Job Executed : {}", LocalDateTime.now().toString());

    }
}



06. Job을 생성하는 Component 생성

• 테스트를 위해서 어플리케이션 시작 시 Job을 Quartz 스케줄러에 추가하는 Component 생성

@RequiredArgsConstructor
@Component
public class BatchService {
    private final QuartzService quartzService;

    @PostConstruct
    public void init() {
        try {
            quartzService.addSimpleJob(QuartzJob.class, "QuartzJob", "Quartz 잡",null , 10);
        } catch (SchedulerException e) {
            e.printStackTrace();
        }
    }
}



07. 클러스터링 테스트 진행

• 두 개의 Instance을 띄우서 테스트를 진행해야 하기 때문에 저는 server.port 번호 8080과 8081로 바꿔서 두 개의 bootJar를 생성하였습니다.
• A Instance와 B Instance 둘 다 실행을 시키면 클러스터링 기능을 통해서 같은 Job에 대해 A Instance만 Job을 주기적으로 실행시키고 B Instance는 대기하게 됩니다.
• 13:38:21에 A Instance를 shutting down 시킵니다.
• 클러스터링 기능에 의해서 13:38:28에 B Instance가 해당 Job을 주기적으로 실행시킵니다.

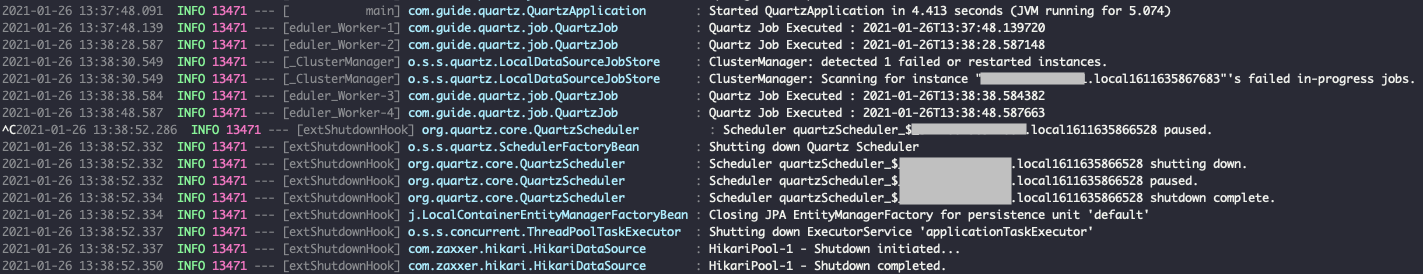

A Instance

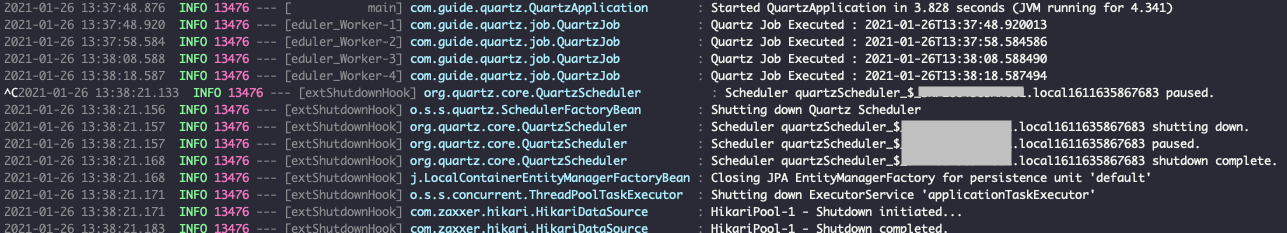

B Instance

이상으로 Spring Boot 프로젝트에 Quartz 라이브러리를 적용하고 Quartz의 클러스터링 기능을 사용하는 방법에 대해서 알아보았습니다.
